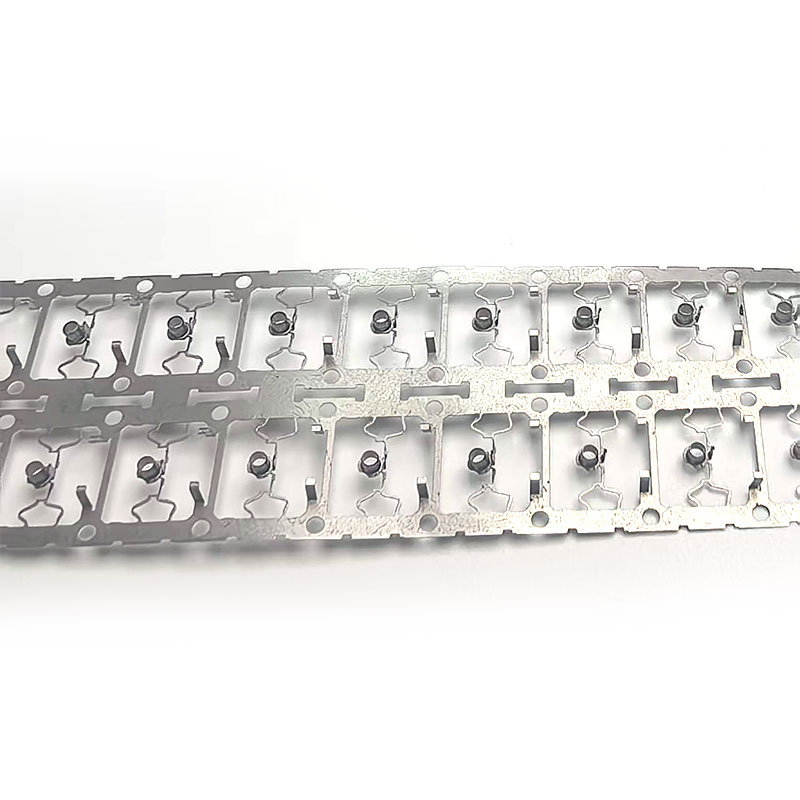

Piese electronice de ștanțare de preciziesunt esențiale pentru producerea de componente compacte, conductoare și foarte precise utilizate în conectori, senzori, electronice auto și dispozitive de comunicație.Qirencombină ștanțarea de precizie cu tehnologia EDM pentru a produce componente metalice complexe cu toleranțe dimensionale de până la ±0,005 mm, susținând atât dezvoltarea prototipului, cât și producția de volum mare.
Pe măsură ce produsele electronice devin mai mici, mai subțiri și mai integrate, producătorii au nevoie de componente metalice care pot menține dimensiuni strânse, oferind în același timp o conductivitate stabilă, rezistență mecanică și performanță de asamblare fiabilă. Ștanțarea electronică de precizie oferă o modalitate eficientă de a forma terminale, componente de contact, părți de ecranare, elemente de arc și alte structuri metalice complicate la scară de producție. Combinând fabricarea matrițelor EDM, ștanțarea de precizie, inspecția inteligentă și controlul procesului, Qiren oferă soluții personalizate pentru electronice, electronice auto, echipamente medicale și aplicații de comunicații. Capacitatea sa raportată de toleranță dimensională de ±0,005 mm, adaptabilitatea materialului și controlul calității suprafeței fac ștanțarea de precizie potrivită pentru aplicațiile solicitante ale componentelor electronice.
Cuprins
- De ce sunt importante piesele de ștanțare electronică de precizie?
- Care sunt principalele avantaje?
- Ce materiale pot fi folosite?
- Cum sunt fabricate piesele de ștanțare de precizie?
- Unde sunt folosite?
- Cum ar trebui cumpărătorii să aleagă un furnizor de ștanțare de precizie?
- Întrebări frecvente
- Concluzie
De ce sunt importante piesele de ștanțare electronică de precizie?
Produsele electronice moderne depind din ce în ce mai mult de componentele metalice în miniatură. Un terminal conector, un element de ecranare, un arc de contact, o componentă a bateriei sau un suport conductiv poate fi doar o fracțiune din dimensiunea unei componente mecanice convenționale, dar poate influența direct performanța produsului complet.
Acesta este motivul pentru care ștanțarea de precizie este mai mult decât simpla tăiere și formare a tablei. Procesul de fabricație trebuie să controleze acuratețea dimensională, deformarea materialului, bavurile, calitatea suprafeței și repetabilitatea. Pentru aplicațiile electronice, chiar și o mică abatere dimensională poate afecta presiunea de contact, forța de inserție, conductivitatea electrică, alinierea ansamblului sau durata de viață a produsului.
Conform informațiilor despre produs Qiren, operațiunea de ștanțare combină procesarea matrițelor EDM cu tehnologiile de ștanțare și inspecție de precizie. Compania afirmă că procesul său poate atinge toleranțe de ± 0,005 mm pentru aplicații adecvate, inclusiv piese de formă complexă, componente cu microgăuri și materiale ultra-subțiri sub 0,1 mm.
Această combinație face ștanțarea de precizie deosebit de valoroasă atunci când producătorii au nevoie de componente repetabile în cantități mari, fără a sacrifica consistența dimensională.
Care sunt principalele avantaje ale pieselor electronice de ștanțare de precizie?
1. Precizie dimensională ridicată
Componentele electronice de precizie necesită adesea dimensiuni strict controlate pentru a se potrivi ansamblurilor miniaturale. Designul avansat al matrițelor, prelucrarea prin electroeroziune și parametrii de ștanțare controlați pot reduce variația dimensională și pot îmbunătăți consistența piesă la piesă.
Pentru bornele conectorului și alte componente conductoare, precizia dimensională influențează direct performanța de împerechere. Geometria consecventă ajută producătorii să mențină forța de inserție previzibilă, poziționarea contactului și compatibilitatea ansamblului.
2. Capacitate de geometrie complexă
Procesele tradiționale de ștanțare se pot confrunta cu limitări atunci când componentele conțin caneluri adânci, colțuri ascuțite, găuri în trepte, secțiuni înguste sau alte caracteristici complexe. Sculele asistate de EDM pot ajuta la crearea unor structuri de matriță mai sofisticate pentru aceste geometrii solicitante.
- Micro-găuri și fante înguste
- Structuri trepte și încastrate
- Zone fine de contact
- Caracteristici cu unghi ascuțit
- Componente metalice ultra-subtiri
- Arc mic și structuri conductoare
3. Producție eficientă în masă
Odată ce matrița de ștanțare a fost dezvoltată și validată, procesul poate produce cantități mari de piese consistente cu timpi de ciclu relativ scurti. Acest lucru face ștanțarea de precizie deosebit de atractivă pentru producătorii de electronice cu volume de producție stabile.
4. O mai bună calitate a suprafeței
Starea suprafeței este critică pentru componentele electrice și mecanice. Bavurile excesive, zgârieturile, deformarea sau suprafețele rugoase pot crea probleme de asamblare sau pot influența negativ conductivitatea și rezistența la uzură.
Qiren descrie utilizarea tehnologiei de prelucrare EDM fără contact și finisare în oglindă pentru aplicații solicitante, cu rugozitatea suprafeței raportată sub Ra0,2 μm în condițiile de procesare aplicabile.
Ce materiale pot fi folosite?
Selectarea materialului trebuie să se bazeze pe conductivitate, rezistență, rezistență la coroziune, duritate, caracteristicile arcului, comportamentul de formare, temperatura de funcționare și cerințele de aplicare finală.
| Tip material | Caracteristici tipice | Aplicații potențiale |
|---|---|---|
| Aliaje de cupru | Conductivitate electrică și formabilitate bună | Borne, contacte, componente conductoare |
| Oţel inoxidabil | Rezistență, rezistență la coroziune, durabilitate | Carcase electronice, arcuri, componente structurale |
| Titan | Raport mare rezistență-greutate și rezistență la coroziune | Componente electronice si medicale specializate |
| Aliaje de înaltă duritate | Rezistență la uzură și stabilitate mecanică | Componente de precizie solicitante și piese legate de scule |
Alegerea materialului corect afectează, de asemenea, durata de viață a matriței și costul de producție. Materialele cu duritate sau tenacitate mare pot necesita scule specializate și strategii de prelucrare, ceea ce face ca analiza inginerească să fie importantă înainte de producția în masă.
Cum sunt fabricate piesele de ștanțare de precizie?
Un proiect fiabil de ștanțare de precizie începe în mod normal cu mult înainte de prima producție. Desenul componentelor, specificațiile materialelor, cerințele de toleranță, finisarea suprafeței, volumul anual și mediul de aplicare trebuie să fie revizuite în timpul etapei de inginerie.
Pasul 1: Analiza produsului și a desenului
Inginerii evaluează geometria, toleranțele, grosimea materialului, direcția de formare, dimensiunile critice și potențialele riscuri de fabricație. Analiza timpurie a proiectării poate ajuta la identificarea caracteristicilor care pot crea deformare, fisuri, bavuri excesive sau întreținere dificilă a sculei.
Pasul 2: Design de precizie a matriței
Matrița de ștanțare determină cât de precis poate fi formată componenta finală. Pentru piese electronice complexe, prelucrarea EDM poate fi utilizată pentru a crea structuri fine și caracteristici ale matriței de înaltă precizie.
Pasul 3: Pregătirea materialului
Banda sau tabla de metal selectată trebuie să îndeplinească grosimea necesară, proprietățile mecanice și starea suprafeței. Consistența materialului este deosebit de importantă atunci când sunt implicate toleranțe extrem de strânse.
Pasul 4: Ștanțare și formare
În timpul producției, materialul trece prin operațiuni de ștanțare controlate pentru a obține caracteristici de tăiere, îndoire, perforare, formare sau progresive. Parametrii stabili ai procesului ajută la menținerea repetabilității pe tot parcursul lotului de producție.
Pasul 5: Inspecția dimensională și a suprafeței
Inspecția verifică dimensiunile critice și detectează potențiale defecte. Qiren raportează utilizarea echipamentelor de măsurare tridimensionale, echipamente de inspecție optică și testare a durității ca parte a procesului său de control al calității. Rapoartele privind calitatea loturilor pot sprijini, de asemenea, trasabilitatea producției și acceptarea clienților.
Unde sunt folosite?
Componentele electronice de ștanțare de precizie sunt utilizate în mai multe industrii, deoarece pot combina dimensiunile mici cu repetabilitate ridicată și fiabilitate funcțională.
Electronice de larg consum
Smartphone-urile, laptopurile, dispozitivele portabile și alte produse compacte necesită componente metalice în miniatură care se potrivesc cu precizie în spațiile interne restrânse. Aplicațiile pot include suporturi de cartelă SIM, componente de interfață de tip C, terminale de contact și structuri metalice legate de FPC.
Electronică Auto
Utilizarea tot mai mare a sistemelor electronice de control și a vehiculelor electrice a extins cererea de componente mecanice și conductoare de precizie. Aplicațiile potențiale includ componente legate de baterie, arcuri relee, terminale, componente ale senzorilor și sisteme de conexiune electrică.
Echipament medical
Dispozitivele medicale pot necesita componente miniaturale cu dimensiuni controlate și calitate fiabilă a suprafeței. Piesele metalice ștanțate cu precizie pot fi utilizate în componentele micro-instrumentelor, carcasele dispozitivelor și alte ansambluri specializate în care consistența dimensională este esențială.
Echipamente de comunicare
Dispozitivele de comunicație și ansamblurile electronice de înaltă densitate se bazează pe conectori și componente conductoare precise. Ștanțarea de precizie poate sprijini producția de structuri de contact compacte care necesită o geometrie consecventă în timpul asamblarii repetate.
Cum ar trebui cumpărătorii să aleagă un furnizor de ștanțare de precizie?
Selectarea furnizorului potrivit nu este doar o chestiune de comparare a prețurilor unitare. Pentru componentele electronice de precizie, capacitatea de scule, sistemele de inspecție, experiența materialelor, suportul de inginerie și scalabilitatea producției pot avea un impact mai mare asupra costului total al proiectului.
Înainte de a plasa o comandă, cumpărătorii ar trebui să evalueze următoarele puncte:
- Capacitate dimensională:Confirmați dacă furnizorul poate îndeplini în mod constant toleranțele cerute.
- Expertiza în scule:Examinați designul matriței, EDM, întreținerea și capabilitățile de optimizare ale furnizorului.
- Experienta materiala:Asigurați-vă că producătorul înțelege aliajul de cupru, oțel inoxidabil, titan sau alt material selectat.
- Capacitate de inspectie:Verificați dacă dimensiunile critice pot fi măsurate folosind CMM adecvate, echipamente optice sau alte echipamente de inspecție.
- Scalabilitatea producției:Asigurați-vă că furnizorul poate trece de la loturi de prototip sau de probă la producție de masă stabilă.
- Documentatie de calitate:Solicitați rapoarte de inspecție și criterii de acceptare clar definite.
- Comunicare inginerească:O echipă tehnică receptivă poate reduce revizuirile inutile ale sculelor și întârzierile de producție.
Qiren afirmă că operațiunea de ștanțare susține atât producția de probă în loturi mici, cât și producția la scară mai mare. Informațiile sale de producție evidențiază, de asemenea, o instalație de 3.000 de metri pătrați, peste 50 de angajați și o echipă de cercetare și dezvoltare care reprezintă aproximativ 15% din forța de muncă. Compania raportează exporturi în peste 20 de țări și regiuni.
Întrebări frecvente
Ce sunt piesele electronice de ștanțare de precizie?
Piesele electronice de ștanțare de precizie sunt componente metalice formate cu precizie, fabricate prin procese de ștanțare de precizie pentru aplicații electronice și electromecanice. Acestea pot include terminale, contacte, arcuri, componente de ecranare, suporturi conductoare și alte părți miniaturale.
Ce toleranță poate atinge ștanțarea de precizie?
Toleranța realizabilă depinde de material, geometrie, grosime, designul sculelor și condițiile de producție. Qiren raportează toleranțe dimensionale de până la ±0,005 mm pentru aplicații adecvate de ștanțare de precizie. Toleranțele reale trebuie confirmate în raport cu desenul specific al piesei.
Pot fi personalizate componentele electronice complexe?
Da. Ștanțarea de precizie personalizată poate fi dezvoltată în jurul desenelor clienților, modelelor 3D, specificațiilor materialelor, dimensiunilor, toleranțelor, cerințelor de suprafață și volumelor de producție. Fabricarea matrițelor asistate de EDM este deosebit de utilă pentru structurile complicate care sunt dificil de produs cu scule convenționale.
Ce industrii folosesc componente electronice de ștanțare de precizie?
Domeniile majore de aplicare includ electronice de larg consum, electronice auto, echipamente medicale, echipamente de comunicații, produse pentru casă inteligentă și alte ansambluri electronice de precizie.
Cum pot solicita o cotație?
Furnizarea unui desen 2D sau a unui fișier CAD 3D, informații despre material, cantitate anuală, toleranțe critice, cerințe de finisare a suprafeței și programul de livrare estimat poate ajuta un producător să evalueze proiectul și să pregătească o ofertă mai precisă.
Concluzie
Pe măsură ce dispozitivele electronice continuă să devină mai mici și mai sofisticate, precizia de fabricație devine din ce în ce mai importantă. Ștanțarea electronică de precizie oferă o combinație practică de consistență dimensională, capacitatea de formare complexă, flexibilitatea materialului, calitatea suprafeței și producție scalabilă. Cu scule asistate de EDM, ștanțare controlată și inspecție sistematică, producătorii pot produce componente metalice în miniatură care îndeplinesc cerințele exigente de asamblare electronică.
Qiren combină ingineria de precizie a matrițelor, procesarea EDM, ștanțarea și capabilitățile de inspecție pentru a sprijini proiecte personalizate de componente electronice, de la dezvoltarea sculelor până la producție. Dacă achiziționați componente metalice de înaltă precizie pentru conectori, electronice auto, dispozitive medicale, echipamente de comunicații sau alte ansambluri de precizie,contactaţi-nepentru a discuta despre desenele, materialele, toleranțele, volumul de producție și cerințele personalizate de ștanțare.
